成品装配式支吊架厂家告诉你支吊架的用处及其工艺

作者: 浏览:1762 时间:2020-08-27

装配式支架吊架是针对圆柱形螺旋装配材料成本高、重量大、结构不合理、现场装配调整不方便等缺点而设计的一种新型装配式支架吊架。对于装配式支撑吊架,其设计也有其自身的优点和缺点,总结如下:

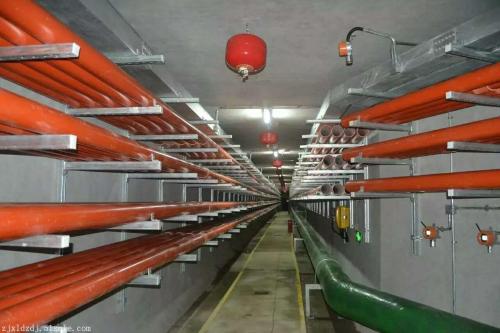

成品装配式支吊架厂家告诉你支吊架的用处及其工艺





组合式支撑吊架的优点是:集锁紧系统、限位系统和保护系统于一体,便于现场安装、调试和维护。












首先要满足工艺要求,还要考虑设备、支撑吊架及其部件的受力状态,才能保证安全运行。塔架应力分析是一项综合性、多学科的技术,是管道设计的基础。在管道应力分析过程中,正确设置支撑吊架是一项重要的工作。合理选择和合理布置支撑吊架,使设计的管道系统不仅美观,而且经济、安全。功能:装配式支吊架主要有以下功能。(1)承担管道的自重(包括自重、充水重量、保温重量等)。(2)防止意外方向的管道位移。(3)控制摆动、振动或冲击。安装位置与类型:支吊架的安装位置与类型对所确定管道系统的应力状态影响较大,主要表现在两个方面。(1)影响管道的应力分布状态、大应力值、管端作用力和弯矩,因为管端载荷会传递到与管端相连的设备上。因此,合理设置支吊架可以改善管道系统的应力分布、端点力和扭矩。因此,管道的柔性不仅受管道形状的影响,还受所选吊架的位置和类型的影响。(2)支撑吊架的设置非常灵活,变化范围大。成品支吊架的位置、数量和形式选择往往因人而异。对于相同的管道系统,支撑吊架的设置方式多种多样,不同的设置方式将反映不同的应力分布、应力值和端点力。因此,为了使管道系统足够灵活,除了管道系统的方向和形状外,支架的位置和类型在管道设计中也很重要。(3)间距:支挂间距,特别是水平管道的承重支挂间距,应不超过管道的允许跨度,以控制管道的挠度。通常,容许不断跨越管道的铺设应根据计算的刚度条件下的连续箱梁梁均布载荷,根据强度条件检查,小跨度的价值由刚度条件和跨度由强度条件。(4)柔性:充分利用管道的自支撑作用,设置少量或不设置支撑。应充分利用管道系统的自然补偿能力,合理配置吊架点,选择吊架类型。(5)位移:有管架的管道纵向位移不应超过管架长度;管架长度应足够,并排铺设的管道横向位移不应影响相邻管道。(6)生根条件:必须具备生根条件的支架和吊架一般可在地面、设备或结构上生根。(7)类型:a、支撑物从限制上可分为三大类:固定框架、导向框架和支撑框架(或单向推力框架)。B.根据支架的力学性能,可将其分为刚性支架和弹性支架。(8)刚体支撑理论上刚度为无穷大,在外荷载作用下不变形,一般在没有竖向位移的情况下使用。(9)弹性支座弹簧具有一定的刚度,在外荷载作用下可发生变形(位移)。其主要缺点是需要对装配工作环境进行定期维护,以保证装配吊架的工作效率。
